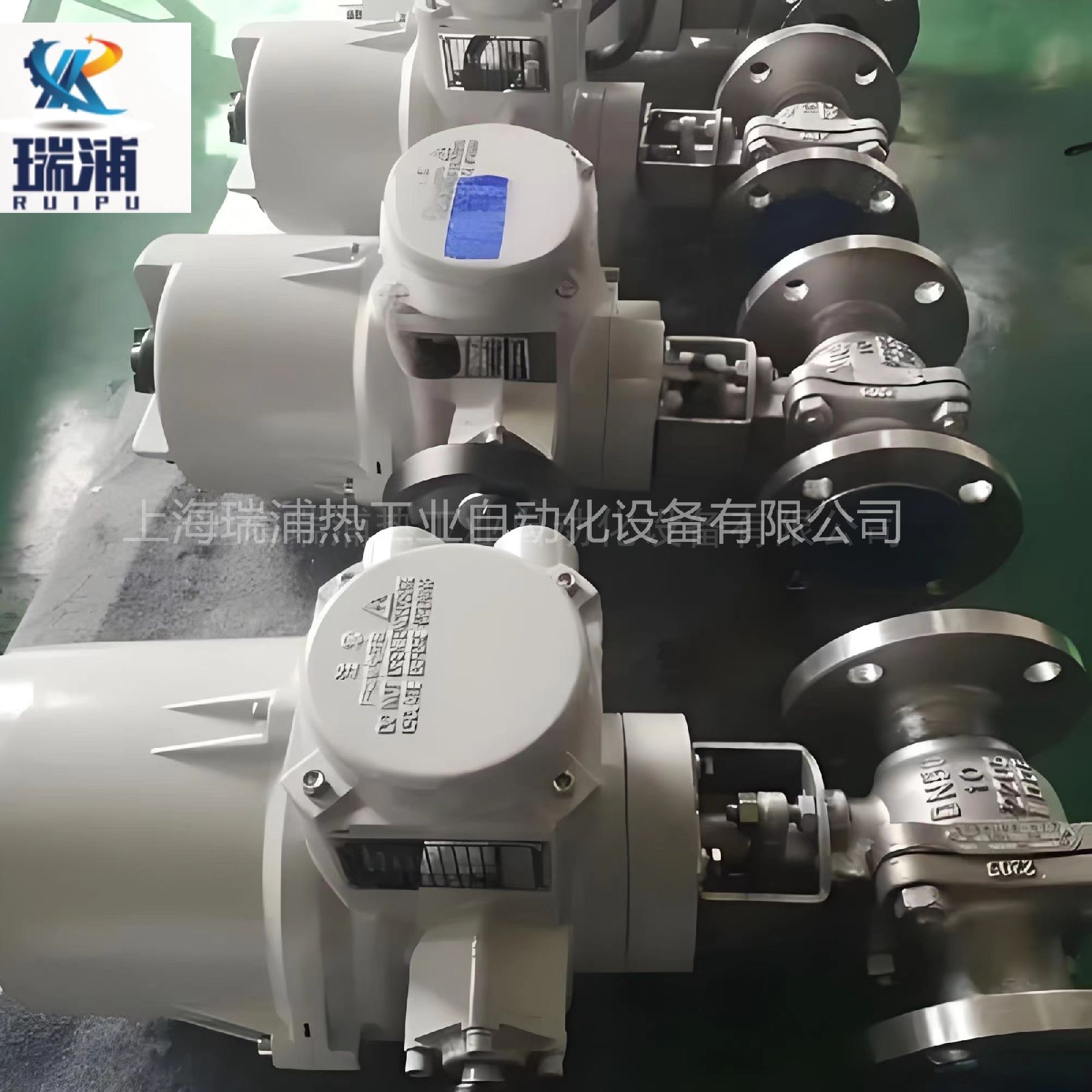

瑞浦防爆电动调节阀 ZDLP-16C DN25 配套381LXA-20电动执行机构
详细信息
| | 品牌：瑞浦 | | 型号：381 | | 加工定制：是 | |
| | 材质：不锈钢 | | 连接形式：内螺纹 | | 适用介质：水;各种高腐蚀化学介质;氨气;氧气;氢气;空气;煤气;含尘气体 | |
| | 压力环境：高压 | | 工作温度：常温 | | 流动方向：双向 | |
| | 驱动方式：电子 | | 零部件及配件：执行器 | | 标准：国标 | |
PSL直行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成。电机作为连接两隔离部分的中间部件，电机按控制要求输出转矩，通过多极正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。此杆螺纹能自锁，并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有一个防止转动的止转销，出轴的径向锁定装置可以作为位置指示器。 锁定装置连有一个连杆，连杆随输出轴同步运行，通过与连杆连接的线路板将输出轴位移转换成电信号，提供给伺服放大器做为比较信号和阀位反馈输出，同时执行机构的行程也可由开关板上的两个主限位开关来限制，并由两个机械限位档块来调整限定位置。
PSL直行程执行机直行程执行机构电器部件布线严谨并与传动部件完全隔离，提高了执行机构运行的可靠性，传动部件采用CNC加工的小齿隙密封齿轮传动，具有效率高、噪音低、寿命长、稳定可靠，不会因工艺环境，如介质入口力的波动而造成执行机构共振等特点。
PSL直行程电动执行机构主要技术参数：
| 标准型号 |
推力(KN) |
速度(mm/s) |
*大行程(mm) |
电源(v) |
功耗(w) 电机保护 |
出线连接 |
手动操作 |
防护等级 |
重量(kg) |
| PSL201 |
1.0 |
0.4 |
50 |
220VAC |
35 允许堵转 |
2×M20X1 |
手轮 |
IP67 |
4.25 |
| PSL202 |
2.0 |
0.4 |
50 |
220VAC |
40 允许堵转 |
2×M20X1 |
手轮 |
IP67 |
4.50 |
| PSL204 |
4.5 |
0.4 |
50 |
220VAC |
45 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
5.00 |
| PSL208 |
8.0 |
1.00 |
50 |
220VAC |
80 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
7.00 |
| PSL210 |
10.0 |
1.00 |
50 |
220VAC |
80 热敏开关 |
2×M20X1 |
手轮 |
IP67 |
7.00 |
| PSL312 |
12.0 |
1.0 |
65 |
220VAC |
130 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
10.00 |
| PSL314 |
14.0 |
1.0 |
65 |
220VAC |
130 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
10.00 |
| PSL320 |
20.0 |
1.00 |
100 |
220VAC |
140 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
20.00 |
| PSL325 |
25.0 |
1.00 |
100 |
220VAC |
140 热敏开关 |
3×M20X1 |
手轮 |
IP65 |
20.00 |
电 源：220V 50Hz
功 耗：5VA
开关容量：150VA（24V 50VA）
输入信号：4-20mA
输入阻抗：150Ω
输出信号：4-20mA(有源隔离输出)
负载能力：4-20mA时≤350Ω
绝缘电阻：主电路一控制电路：100MΩ（500VDC）
控制电路一输出电路：100MΩ（500VDC）
输出电路一主电路：100MΩ（500VDC）
重复精度：±1%
灵敏度：±（0.5-5%）FS 滞后:50%灵敏度
